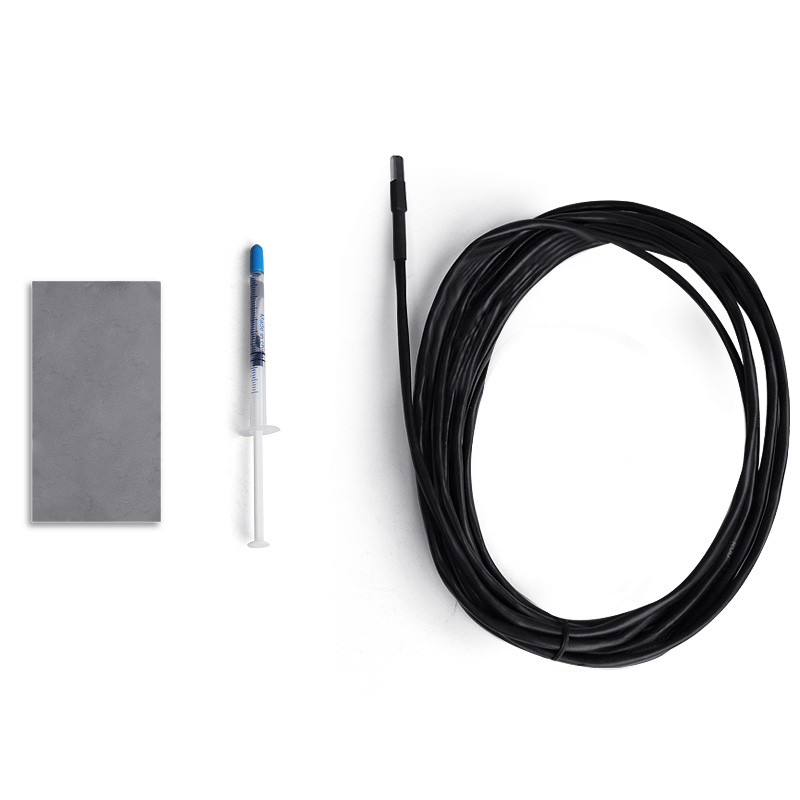

一、背板溫度傳感器產品簡介

背板溫度傳感器(變送器)采用高精度熱敏電阻作為感應部件，具有測量精度高、穩定性好等特點。信號變送器采用先進的電路集成模塊，可根據用戶的不同需求將溫度轉換為相應的電壓或電流信號。儀器體積小巧，安裝方便且便攜，性能可靠；采用專有線路，線性好，負載能力強，傳輸距離長，抗干擾能力強?？蓮V泛用于氣象、海洋、環境、機場、港口、實驗室、工農業及交通等領域的溫度測量。

二、背板溫度傳感器技術參數

量程范圍：-50～100℃

-20～50℃

準確度：±0.5℃

供電方式：DC 2.5V

DC 5V

DC 12V

DC 24V

其他

輸出形式：電流：4～20mA

電壓：0～2.5V

電壓：0～5V

RS485

其他

儀器線長：標配：5米

其他

負載電阻:電壓型：RL≥1K

電流型：RL≤250Ω

工作溫度：-50℃～100℃

相對濕度：0～100%

產品重量：探頭125g

產品功耗：0.24mW

三、背板溫度傳感器計算公式

電壓型（0～5V）：

T=V/5×70-20

（T為測量溫度值（℃），V為輸出電壓（V），此式對應測量范圍-20～50℃）

T=V/5×150-50

（T為測量溫度值（℃），V為輸出電壓（V），此式對應測量范圍-50～100℃）

電流型（4～20mA）：

T=（I-4）/16×70-20

（T為測量溫度值（℃），I為輸出電流（mA），此式對應測量范圍-20～50℃）

T=（I-4）/16×150-50

（T為測量溫度值（℃），I為輸出電流（mA），此式對應測量范圍-50～100℃）

注意：不同信號輸出以及不同測量范圍對應的計算公式需重新計算！
